Как выбрать оптимальную фрезу для 3D-обработки на ЧПУ-станке
Современные ЧПУ-станки, предназначенные для гравировки и фрезерования, оснащены инструментальными порталами с тремя степенями свободы. Это позволяет автоматически обрабатывать заготовки с любой сложностью геометрии, обеспечивая высокую точность и качество резки.
Оглавление
- Основные требования к фрезам для 3D-обработки
- Как правильно выбрать режущий инструмент
- Виды фрез, используемых при 3D-фрезеровке
- Итоговые рекомендации
Благодаря таким техническим возможностям фрезерное оборудование широко используется в производстве объемных изделий — от художественных панно и барельефов до сложных скульптур и декоративных элементов.
Основные требования к инструменту для 3D-фрезеровки
При выборе фрезы важно учитывать баланс между ее стоимостью, качеством обработки и скоростью работы. Найти инструмент, который бы идеально сочетал все три параметра, практически невозможно, поэтому приходится расставлять приоритеты.
Вот несколько ключевых аспектов:
- Чем выше качество реза, тем дороже инструмент.
- Некоторые фрезы обеспечивают отличное качество, но требуют работы на низких скоростях, что увеличивает время обработки.
- Высокоскоростная обработка возможна, но может потребовать дополнительной чистовой доводки.
Поэтому выбор подходящей фрезы всегда зависит от конкретных задач и приоритетов заказчика.
Учет особенностей ЧПУ-программы
Для достижения наилучших результатов важно, чтобы управляющая программа станка была оптимизирована под конкретный производственный процесс. Это включает:
- Оптимизацию количества технологических переходов и режимов работы фрез.
- Выбор траектории обработки, минимизирующей время и снижая нагрузку на инструмент.
Дальнейший материал подробно рассмотрит типы фрез, наиболее подходящие для 3D-обработки, а также их особенности применения.
Критерии выбора режущего инструмента для 3D-фрезеровки
При выборе фрезы для 3D-обработки важно учитывать несколько ключевых факторов. В первую очередь, это характеристики самой заготовки, особенно ее твердость. От этого зависит выбор материала инструмента:
- Быстрорежущая сталь (HSS) – подходит для работы с мягкими материалами, часто содержит добавки вольфрама и молибдена.
- Твердосплавные фрезы – обеспечивают высокую точность и долговечность, но имеют узкую специализацию и более высокую стоимость.
После этого необходимо определить, какие именно операции будет выполнять инструмент:
- Черновая обработка – снятие верхнего слоя материала, первичная формовка модели, раскрой или резка.
- Фрезерование канавок – создание пазов, бороздок, выемок.
- Высокоточная обработка – детальная проработка краев и углов.
- Финишная обработка – для чистовой доводки часто применяются фрезы с алмазным напылением.
- Создание рельефных изображений – фрезы подбираются в зависимости от глубины и сложности узора.
Основные типы фрез для 3D-обработки
При изготовлении объемных деталей чаще всего используются следующие виды фрез:
Сферические прямые фрезы
Этот инструмент имеет полусферический наконечник и применяется для чистовой обработки выпуклых поверхностей сложной формы. Однако отсутствие спиральной заточки затрудняет формирование переднего угла режущей кромки, поэтому такие фрезы чаще всего используются для обработки древесины.
Наиболее востребованы двухзаходные модели, так как они обеспечивают оптимальный баланс между скоростью и качеством обработки.
Сферические спиральные фрезы
Форма их наконечника аналогична прямым сферическим фрезам, но за счет спиральной заточки они могут эффективно работать не только с древесиной, но и с металлом.
Преимущества этого типа фрез:
- Отлично подходят для обработки глухих карманов со скругленным дном.
- Обеспечивают высокую точность при создании сложных профилей (каннелюры, фаски, гребни, выкружки, галтели).
- Позволяют изготавливать декоративные элементы (плинтусы, карнизы, багеты) без использования профильных ножей.
- Идеальный вариант для небольших серийных производств.
Столярные мастерские чаще всего используют сферические спиральные фрезы диаметром 8 мм, 6 мм и 3 мм. В работе применяются одно-, двух- и трехзаходные модели, причем трехзаходные версии оснащены чистовым стружколомом, что улучшает качество обработки.
Сферические конусные фрезы
Этот инструмент помогает сократить время чистовой обработки глухих карманов с наклонными стенками без потери качества, так как позволяет выполнять работу на более высокой скорости.
Ключевые особенности:
- Обеспечивает стабильную работу при высоких нагрузках благодаря конусной форме.
- Позволяет за один проход обработать материал на заданную глубину, ускоряя процесс.
- За счет неравномерной скорости резания по длине фрезы подходит преимущественно для обработки дерева.
- Отлично справляется с глубокой проработкой рельефа, декора, резьбы, карнизов и сложных профилей без необходимости в профильных ножах.
- Идеальный выбор для производства фигурных элементов мебели.
Выпускаются в одно- и двухзаходном исполнении, что дает возможность подобрать оптимальный вариант под конкретные задачи.
Прямые конусные фрезы
По сути, это гравировальный резец с заостренным наконечником, предназначенный для обработки древесины. Чаще всего используется в декоративных работах, где требуется высокая точность.
Основные характеристики:
- Наиболее востребованы двухзаходные версии.
- Хорошо подходят для гравировки на дереве и работе с мелкими деталями.

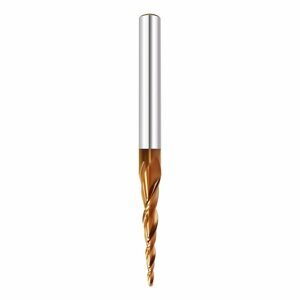

Спиральные конусные фрезы
Этот тип инструмента обеспечивает качественную обработку глухих карманов со сложной конфигурацией дна и наклонными стенками.
Преимущества:
- Имеет плоский торец, что позволяет работать с высокой точностью.
- Позволяет выполнять чистовую обработку рельефных поверхностей за один проход.
- Обладает высокой прочностью, даже при малых диаметрах кончика.
Важно учитывать, что в каталоге диаметр такой фрезы указывается для плоской площадки на торце, а не для места перехода конусной части в цилиндрическую.
Для финальной обработки небольших деталей рельефа или гравировки можно использовать радиусные гравёры. Они дешевле, но требуют аккуратного обращения, так как менее прочные.
Фасонные фрезы
К этой группе относятся инструменты с фигурными лезвиями (V-образные, калевочные, галтельные и другие), предназначенные для обработки сложных профилей.
Ключевые особенности:
- Имеют напайки на режущих поверхностях, что гарантирует точную геометрию реза.
- V-образные фрезы, например, используются для качественного фрезерования сгибов композитных панелей на основе алюминия.
- Конусные спиральные и прямые фрезы выпускаются с шагом угла 0.5°.
Прямые фрезы подходят для неглубоких обработок, но при длительном погружении быстро изнашиваются из-за недостаточного отвода стружки.
Спиральные фрезы, напротив, лучше отводят тепло, меньше греются и выдерживают продолжительные нагрузки, что делает их более эффективными при длительной работе.
Как выбрать оптимальную фрезу?
Каждый заказчик должен учитывать специфику своего производства, свойства материала и сложность предстоящей обработки.
Однако, даже несмотря на большой выбор фрез, подобрать нужную модель не составляет труда. В сложных случаях всегда можно воспользоваться консультацией специалиста.
Владельцы ЧПУ-станков RealSteel могут использовать любые модели фрез, так как оборудование данной марки поддерживает работу со всеми типами режущего инструмента.
